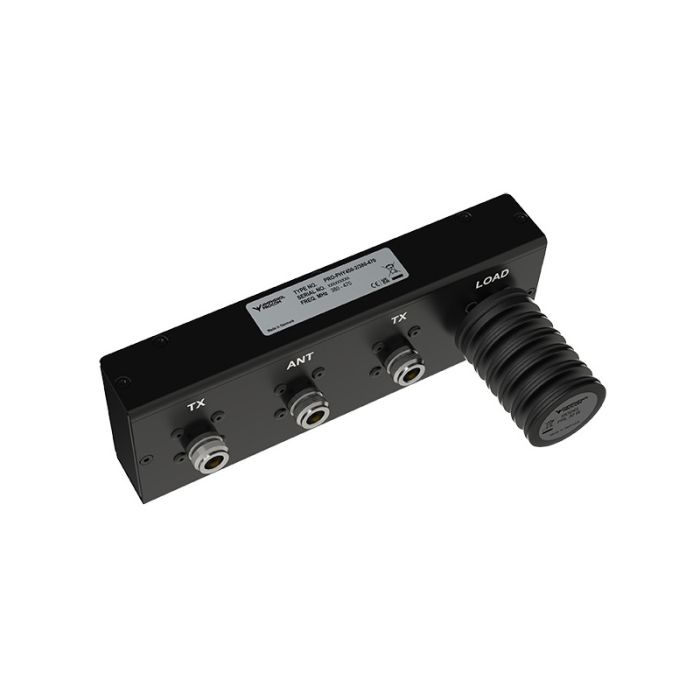

PRO-PHY450-2/380-470/30W - N(f)-Anschluss - 2-Kanal-Hybrid Combiner
Artikelnummer Hersteller
210003129
Artikelnummer Altreda
2020306
- Neues, verbessertes Design der Leiterplatte bei Hochleistungs-Hybridkombinatoren.
- Breitbandig, arbeitet im gesamten Frequenzbereich von 380–470 MHz, ohne Abstriche bei der Tx-Tx-Isolation.
- Wird zum Zusammenführen von zwei Sendern oder Empfängern auf eine einzige Antenne verwendet.
- Kann auch zum Zusammenführen von zwei Antennen auf einen Sender oder Empfänger verwendet werden.
- Standardmässig wird der Hybrid mit einer 30-W-Last geliefert.
Die Isolation zwischen den Tx-Anschlüssen hängt direkt vom Abschluss-VSWR am Antennenanschluss ab. Bei einem VSWR von 1.5:1 am ANT.-Anschluss kann sich die Isolation zwischen den Tx-Anschlüssen im Bereich von 380–470 MHz beispielsweise auf 20 dB verringern
Bei einem 2-Kanal-Hybrid wird die Hälfte der gesamten Eingangsleistung an den Ant.-Anschluss abgeleitet. Die andere Hälfte der gesamten Eingangsleistung wird auf die eine Last verteilt. Bei einer Eingangsleistung von z. B. 2 × 30 W werden 30 W an die Last abgegeben; das bedeutet, dass die Last in diesem Fall mindestens 30 W aufnehmen können muss
| Hersteller | Amphenol Procom |
|---|---|
| Produkttyp | Duplexer / Diplexer / Triplexer |
