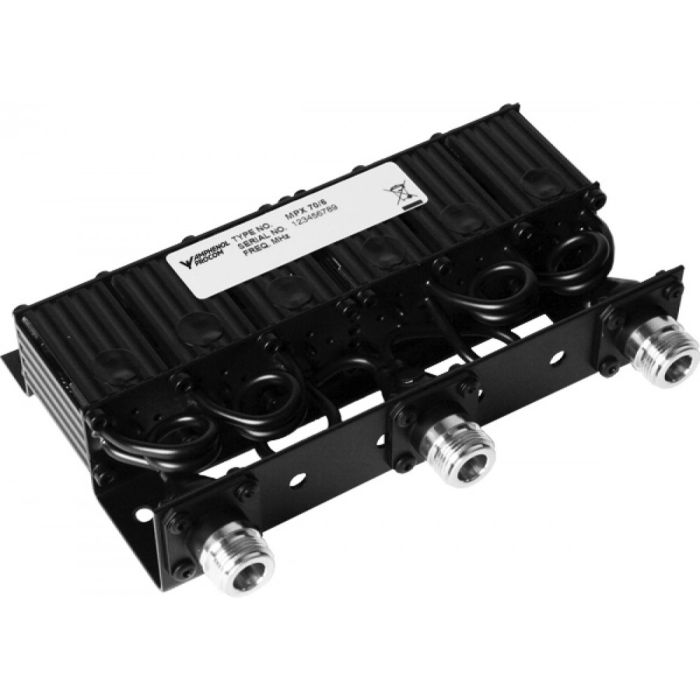

MPX 70/6 H-9/13 N, Duplexfilter, 430 - 470 MHz, N(f)-Anschluss, 9 - 13 MHz, max. Input 25 W

6-kreisiger Mini-Duplexer für das 450 MHz Band

• Die MPX 70/6... ist eine äußerst kleine Duplexweiche mit 6 Resonatoren für Duplex-Funkanlagen. Dieser kompakte "Miniplexer" vereint die Anforderungen an einen modernen, platzsparenden und leistungsstarken Filtertyp.
• Dieser Duplexer ist in der Unterband-Version als Modell MPX 70/6 L im Bereich von 406-440 MHz, und in der Oberband-Version als Modell MPX 70/6 H im Bereich von 430-470 MHz justierbar. Diese Modelle sind in 4 Untertypen, je nach Duplexabstand unterteilt.
• Die MPX 70/6... Modelle sind in erster Linie für Tx und Rx Betrieb auf Einzelfrequenzen vorgesehen, können aber auch mit leicht reduzierten Daten für Tx- und Rx Betrieb auf mehreren Kanälen benutzt werden, d.h. innerhalb einer definierten Bandbreite. In diesem Fall ist eine werksseitige Justierung empfehlenswert.
• Die Miniaturisierung dieser Weiche wird durch den Einsatz spezieller, temperaturkompensierter Helix-Resonatoren hoher Güte erzielt.
• Die Weiche besteht aus Strang-Aluminium, das Chassis aus Stahl, und die starren Koaxkabel und Anschlüsse sind teflonisoliert.
• Die Weiche ist zur Vermeidung von Korrosion mit schwarzem Vinyl beschichtet.
